Présentation de l'activité
voir vidéo : https://youtu.be/eQdJ6osc500
Vous devez expliquer les résultats de simulation pour valider que le choix de conception d'avoir un pourcentage de surface vitrées de 33% soit plus de 2 fois ce qui est demandé permet d'avoir une maison très lumineuse "naturellement"
Les compétences travaillées au cours de l'activité : Interpréter des résultats de simulation issus d'un logiciel de simulation
Ce qui est attendu | Ce qui est observé |
Choisir et analyser les résultats de simulation | • Cohérence entre les résultats analysés et les performances attendues • Comparer les résultats avec des références • Vérification de la cohérence des résultats obtenus |
Commenter les résultats obtenus | • Pertinence et cohérence des commentaires rédigés sur les résultats • Exhaustivité et précision des informations communiquées |
Conclure par rapport aux performances attendues | • Pertinence des arguments • Exhaustivité des arguments • Précision des arguments • Clarté de l'argumentation |

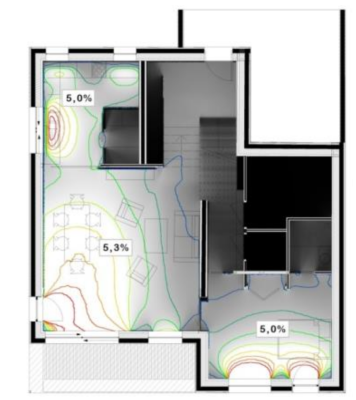

Résultats de simulation de l'éclairage naturel pour le rez de chaussée
Condition d'éclairement extérieur : ciel couvert (Eclairement = 18 000 lux)
Pourquoi le facteur de lumière du jour permet d'évaluer l'éclairage naturel ?
Réponse donnée :
Réponse attendue :
Le facteur de lumière du jour (FLJ) est le rapport de l'éclairement naturel intérieur reçu en un point (généralement le plan de travail ou le niveau du sol) à l'éclairement extérieur simultané sur une surface horizontale, en site parfaitement dégagé, par ciel couvert. Il s'exprime en %.
Il permet de connaître la proportion de l'éclairement naturel rentrant dans la pièce. Plus celui-ci est important plus la pièce sera éclairée par le soleil.
Conseil pour améliorer la réponse :
Pour améliorer votre réponse vous pouvez :
préciser ce que veulent dire les lettres F, L et J
expliquer comment on interprète une valeur de FLJ
Est-ce que l'éclairage naturel est suffisant dans la pièce de vie (salle à manger-salon) ?
Réponse donnée :
Réponse attendue :
Analyse et interprétation des FLJ :
Pour le salon, le facteur de lumière du jour moyen est de 5,3%. La performance atteinte correspond à une performance excellente pour un logement puisque supérieure à 4,7%.
Par ailleurs, le facteur de lumière du jour est supérieur au niveau attendu qui était de 3,5%. En comparaison, il correspond à plus de 1,5 fois le niveau attendu.
De plus, la valeur est comprise entre 4 et 7% ce qui correspond à un facteur de lumière du jour ou l'usager aura une impression de clarté même lorsque le ciel sera couvert et donc que le salon s'ouvre sur l'extérieur.
Analyse et interprétation de l'éclairement :
Le niveau d'éclairement moyen est de 954 lux. Le niveau d'éclairement moyen atteint correspond à une performance excellente puisqu'il est supérieur à 750 lux. De plus il correspond à plus de 3 fois le niveau attendu pour un espace de vie (300 lux).
Conclusion :
En conclusion, la conception répond aux exigences de performance du cahier des charges attendu pour l'éclairage naturel en ayant à la fois une performance excellente sur le facteur de lumière et sur l'éclairement moyen.
Conseil pour améliorer la réponse :
Pour améliorer votre réponse vous pouvez :
préciser des comparaisons chiffrées : par exemple, la performance atteinte est combien de fois supérieure ou inférieure à la performance attendue ?
expliquer la performance atteinte : A quoi correspond visuellement la performance atteinte ?
compléter en analysant également l'éclairement
compléter en rédigeant une conclusion
Comment se diffuse la lumière naturelle dans l'espace salon- salle à manger ? Quelles sont les zones les plus éclairées par le soleil ? les moins éclairées par le soleil ?
Réponse donnée :
Réponse attendue :
La lumière directe et réfléchie par le sol rentre par les grandes baies vitrées orientée au Sud-Ouest et par les fenêtres de toit. La lumière est ensuite réfléchie par les murs et les plafonds blancs.
Le facteur de lumière du jour est très élevé lorsque l'on est proche des fenêtres puis diminue lorsque l'on s'en éloigne.
La lumière du jour se propage sur à peu près 50% de la pièce salon-salle à manger. La partie salle à manger est très claire et la partie salon est plus sombre.
Conseil pour améliorer la réponse :
Pour améliorer votre réponse vous pouvez :
préciser la description de la propagation de la lumière : par exemple, comment sont orientées les fenêtres pour préciser d'ou vient la lumière ?
préciser en donnant des chiffres : Quelle est la proportion de la surface éclairée suffisamment naturellement (FLJ > 2% ou E > 300 lux) ?
Les connaissances à retenir pour analyser et interpréter des résultats de simulation⚓

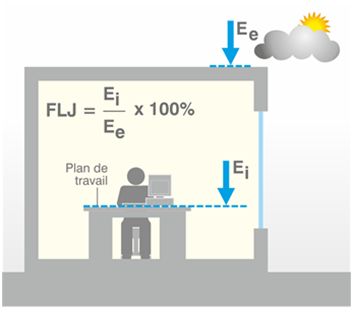

Définition du FLJ
En éclairage naturel, l'exigence d'éclairement peut se traduire en valeur de "facteur de lumière du jour" (FLJ).
Ce facteur est le rapport de l'éclairement naturel intérieur reçu en un point (généralement le plan de travail ou le niveau du sol) à l'éclairement extérieur simultané sur une surface horizontale, en site parfaitement dégagé, par ciel couvert. Il s'exprime en %.
Dans les conditions de ciel couvert (ciel normalisé par la Commission Internationale de l'Éclairage), les valeurs du facteur de lumière du jour sont indépendantes de l'orientation des baies vitrées, de la saison et de l'heure du jour.

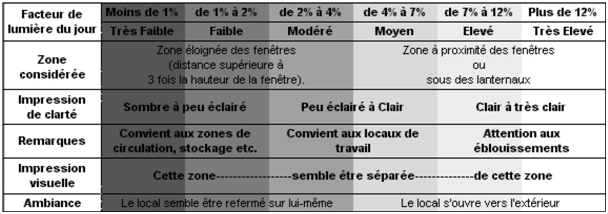

Valeurs de référence pour interpréter une valeur de facteur de lumière du jour.
Valeurs de référence pour interpréter une valeur de facteur de lumière du jour moyen d'une pièce d'un logement
Analyser les niveaux d'éclairement d'une pièce d'un logement

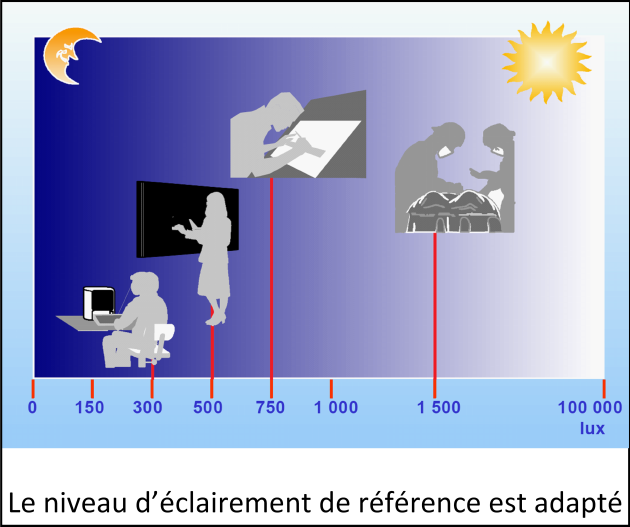

Niveau de référence d'éclairement selon les activités
Les ordres de grandeur de l'éclairement : exemple
Nuit de pleine lune 0,5 lux
Rue de nuit bien éclairée 20 à 70 lux
Extérieur par ciel couvert : 500 à 25 000 lux
Extérieur en plein soleil : 50 000 à 100 000 lux
