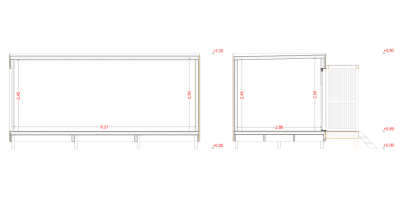

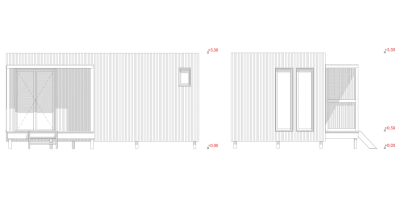

Plans du cabanon
Description de la structure du plancher
Le plancher est réalisé avec des plaques de bois à particule OSB. C'est sur ces plaques que l'on posera ensuite le lit, les meubles, les chaises, la cabine de douche, les WC soit approximativement 100 kg qui seront répartis équitablement sur l'ensemble des poutres de la structure.
La structure qui supportera le plancher sera composée de 12 poutres dont les axes seront séparés de 50 cm. Chaque poutre aura une portée de 2,80 mètres. La section des poutres fait obligatoirement 50 mm de large. La hauteur de la section sera à déterminer de façon à ce que chaque poutre puisse supporter 3 personnes de 80 kg.
Chaque poutre de 2,80 m de portée sera fixée à chaque extrémité sur 2 poutres faisant 5,55 mètres de long. Ces poutres auront également une section faisant 50 mm de large. Ces deux poutres de rives reporteront ensuite les charges sur 4 poteaux situés dans les angles puis sur les massifs de fondations
Exemple de plaques de bois OSB
La structure porteuse c'est ce qui fait la liaison entre le plancher et les fondations.
Cahier des charges
Les poutres devront être capables de supporter 1,5 fois le poids total pour que l'usager soit en toute sécurité.
Décrire la structure porteuse
Question⚓
Dessiner la vue de dessus de la structure supportant le plancher à partir de la description ci-dessus
La vue en plan doit :
respecter une échelle de 2 cm sur le dessin pour 1 mètre en réalité (1/50)
comporter le maximum d'information pour être compréhensible (matériau, dimensions...). Les informations sur les charges ne sont pas demandées
Expliquer le fonctionnement mécanique des poutres
Question⚓
Rédiger un court paragraphe et dessiner un schéma expliquant le fonctionnement mécanique d'une des poutres supportant le plancher
Le paragraphe doit être concis, clair, pertinent, cohérent et suffisamment complet
Le dessin doit être clair, pertinent, cohérent et suffisamment complet pour donner des informations précises par rapport au contexte étudié
